UT2.170.20.R1.5.TOP
| Artikel | Länge [mm] | Preis | |
|---|---|---|---|
| UT2.170.20.R1.5.TOP.200 | 200 |
|
|
| UT2.170.20.R1.5.TOP.FA | 250 A |
|
|
| UT2.170.20.R1.5.TOP.FB | 200 B |
|
- Beschreibung
- Eigenschaften

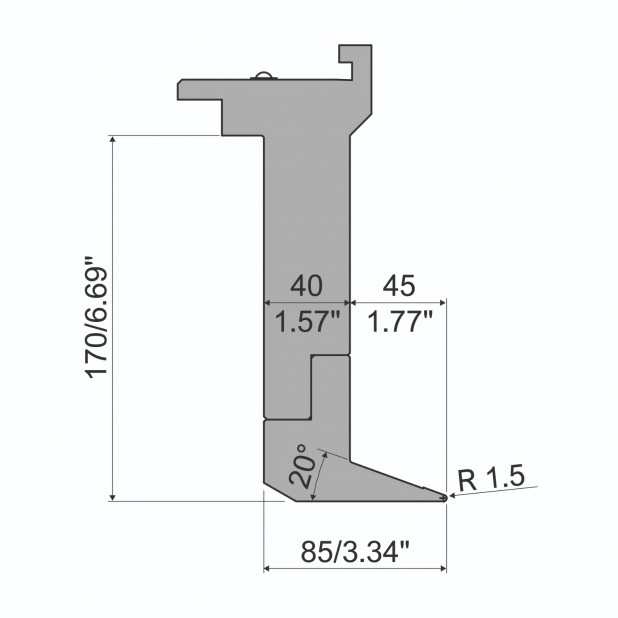

Oberwerkzeug TOP - Rehfußabstand 45mm - Arbeitshöhe 170mm - Biegewinkel 20° - Radius 1.5 mm
Oberwerkzeug
Sektionierungen
Sektionierung A= 250mm geteilt in 2x25/30/35/40/45/50
Sektionierung B= 200mm geteilt in 30/35/40/45/50
Hornstücke
rechts/links =100 mm
TOP serie
Die TOP-Werkzeugserie für Schwenkbiegemaschinen ist das Ergebnis des innovativen Rolleri-Projekts, mit dem ein Werkzeug mit den gleichen Eigenschaften wie das Standard-RAS-Werkzeug erstellt werden kann, jedoch mit modularem Aufbau.
Dieses Werkzeug ist in zwei Teile unterteilt. Es besteht aus einem Halter, der an der Oberwange der Schwenkbiegemaschine verankert wird, und einem unteren austauschbaren Teil, der mittels Schrauben am Halter befestigt ist.
Die Vorteile dieses Werkzeugs sind bemerkenswert:
- Normalerweise ist das am meisten abgenutzte Teil immer die Spitze des Oberwerkzeugs, welche direkt mit dem Blech in Kontakt kommt. Wenn Sie ein Werkzeug haben, das in zwei Teile unterteilt ist, um das Abgenutzte (die Spitze) zu ersetzen, müssen Sie nicht alles ersetzen, sondern nur den unteren Teil. Folglich haben Sie einen Vorteil sowohl hinsichtlich der Wirtschaftlichkeit als auch der Produktionszeiten.
- Es ist nicht nur möglich, den unteren Teil bei Beschädigung zu ersetzen, sondern auch spezielle Anfertigungen zu erstellen, die für bestimmte Profile notwendig sein können. Tatsächlich können wir eine Reihe geformter oder modifizierter Spitzen separat liefern und sie auf einem einzigen Halter montieren, wobei tatsächlich mehrere Werkzeuge in einer einzigen Lösung vorhanden sind.
- Der Widerstand und die Sektionierungen von Werkzeugen bleiben vollkommen identisch mit dem Standard.
