RVP100-3

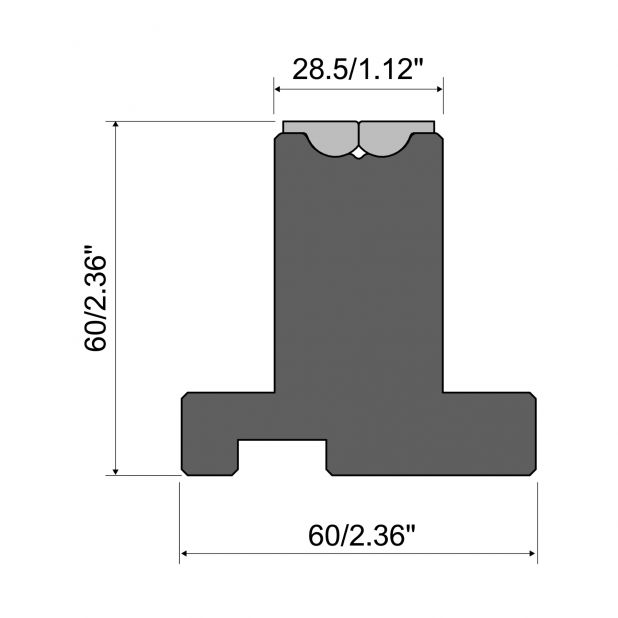

Rolla-V Matrize Serie RVP - Material 42 Cr. Tragkraft 2500 kN/m. min. Biegewinkel 47°
RVP60-1

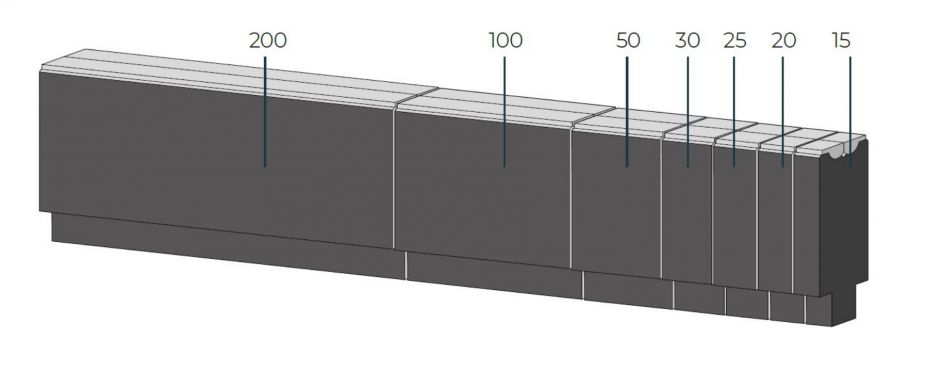

| Artikel | Modell | Länge [mm] | Gewicht [Kg] | Preis | |
|---|---|---|---|---|---|
| RVP60-1.500 | 1 | 500 mm | 6,9 |
|
|
| RVP60-1.440s | 1 | 440 mm F | 6,1 |
|
|
| RVP60-1/SP | Feder |
|
|||
| RVP60-1/IN | Einsatz |
|
|||
| RVP60-1/DO | Stift |
|
|||
| RVP60-1/U | U Clip |
|
- Beschreibung
- Eigenschaften

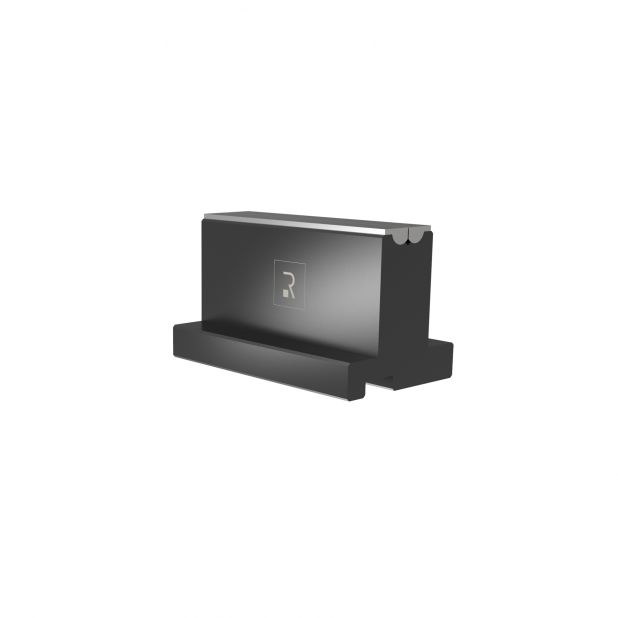

Rolla-V Matrize Serie RVP - Material 42 Cr. - Tragkraft 1500 kN/m. - min. Biegewinkel 35°.
Die Rolla V Matrizen unterscheiden sich von den herkömmlichen Matrizen durch die Präsenz von 2 durch Rotoren bewegte Einsätze auf denen das Blech vor der Biegephase ruht. Ihre Besonderheit besteht in der Drehung dieser Einsätze, die das Blech während der Biegephase begleiten und ummanteln. Dadurch wird sowohl die beim Biegen entstehende Reibung minimiert als auch die notwendige Länge der zu biegenden Schenkel verringert. Diese Art von Werkzeug wendet das Konzept des tangentialen Biegens an, wobei das Verhalten des Blechs unterschiedlich ausfällt. Dies macht sich vor allem bemerkbar, wenn sich nahe der Biegelinie Löcher und/oder Bohrungen befinden. Dank dieses Konzepts unterliegen diese Bereiche nicht der klassischen Deformierung.
- Unterstützung während des Biegeprozess
- Minimale Bewegung des Blechs auf den Einsätzen, daher minimale Abkantspuren
- Der interne Biegeradius entspricht dem Stempelradius
| Materialdicke | 0.7 mm | 1.1 mm | 1.5 mm |
| bei V | 8 mm | 8 mmn | 8 mm |
| max. Belastbarkeit | 1000 kN/m | 1000 kN/m | 1000 kN/m |
| min. Biegewinkel | 40° | 35° | 35° |
| benötigte Presskraft Stahl* | 50 | 130 | 270 |
| benötigte Presskraft Edelstahl** | 70 | 200 | 410 |
| min. Außenschenkel Stahl | 3.0 mm | 3.9 mm | 4.2 mm |
| max. Außenradius | 3.0 mm | 2.6 mm | 2.2 mm |
*benötigte Presskraft Stahl mit max. 450 N/mm2 (kN/m)
**benötigte Presskraft Edelstahl mit max. 700 N/mm2 (kN/m)
ZUBEHÖR
RVX1: MATRIZENFETT
RVX1 Matrizenfett ist ein Lithiumschmiermittel mit besonderen Eigenschaften. Dank seiner Additive hält es den hohen Belastungen durch Kompression stand. Es schützt die rotierenden Komponenten und ist sehr gut geeignet um den Sitz der Einsätze und Rollen zu erhalten und Abrieb zu vermeiden. Eine Einzelpackung enthält 500g Fett.
RVX – SCHUTZBAND
Bei Arbeiten, bei denen das Blech keine Abkantspuren aufweisen darf, befestigen Sie das RVX Schutzband an den Matrizen. Es handelt sich dabei um Klebestreifen aus Verbundwerkstoffen, die in der Lage sind der ausgeübten Kraft standzuhalten und eine reibungsfreie Kontaktfläche mit dem Blech beizubehalten.
RV-TO MONTAGEINSTRUMENT
Das Montageinstrument wurde entwickelt, um das Lösen der Feder von ihrem unteren Haltestift zu erleichtern. Dank seiner Form können Sie mit dem Werkzeug den Betrieb in absoluter Sicherheit starten und verschlissene Teile sehr schnell austauschen.
