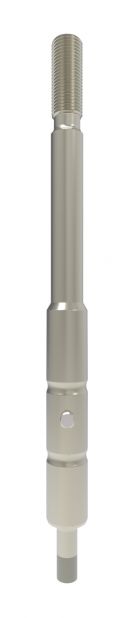

Stempel, metrische Ausführung, A Station

SUPREME LINE

• Trefferquote: Hoch (200 - 380 H.P.M.)
• Maschinentyp: Hydraulisch
• Materialtyp-Zugfestigkeit:  Mittel (Zugfestigkeit 22 - 45 kg/mm²)
• Materialdicke: Mittel (1.5 - 3mm)
• Stanzvorgang: Partieller Hub (>50% der Stanzfläche)
• Anzahl der Hübe: Mittel (5000 - 10000)

POWER LINE

• Trefferquote: Normal (<200 H.P.M.)
• Maschinentyp: Mechanisch
• Materialtyp-Zugfestigkeit:  Gering (Zugfestigkeit <7-25 kg/mm²)
• Materialdicke: Dünn (<1.5mm)
• Stanzvorgang: Voller Hub
• Anzahl der Hübe: Gering (<5000)

Standardformen und Schlüsselpositionierung

Die Positionierung des Schlüssels basiert, sofern nicht anders angefordert, auf der folgenden Tabelle (Zeichnung links: Ansicht der Werkzeuge von oben). Bei Bedarf an Schlüsseln mit unterschiedlichen Positionierungen oder bei besonderen Werkstücken, teilen Sie uns bitte die erforderliche Schlüsselpositionierung mit.

RLP-HPL BESCHICHTUNG

Die Rolleri-RLP-HPL-Beschichtung wurde entwickelt, um dem Werkzeug eine konstante Effizienz und Leistung auf höchstem Niveau zu verleihen. Die besonderen Eigenschaften dieser Beschichtung sind, seine außerordentliche Zugfestigkeit (das Dank der Einführung des Kohlenstoffs in der Schicht) und die Fähigkeit, sich in verschiedenen Anwendungen optimal zu bewähren. Speziell auf hochbeständigen Materialien wie Edelstahl (rostfreier Stahl).

Die RLP-HPL- Technologie erzielt die höchsten Haftungsgrade was die Kombination Werkzeug + Beschichtung noch kohäsiver macht. Die sehr kompakte Schicht aus RLP-HPL ist in der Lage, hohe Härtewerte in 3 -Mikron-Dicke auszudrücken, die eine solide Verschleißbarriere darstellen und für eine außergewöhnliche Leistung sorgen. Darüber hinaus setzt sich seine Struktur „Multilayer“ aus mehreren Hunderten von verschiedenen Schichten zusammen, die eine bessere Kontrolle über den inneren strukturellen Stress ermöglichen.

RLP BESCHICHTUNG - ZINC FREE

Die doppelt Rolleri RLP-Zinc Free Beschichtung kombiniert die schon außergewöhnliche Leistung der RLP-HPL Beschichtung mit einer Zinc Free Beschichtung, eine selbstschmierende und antiadhäsive Schicht auf MoS2-Basis (Molybdän Disulfid). Letzteres wurde als Beschichtung in der Luft- und Raumfahrt entwickelt, da eine Alternative zu herkömmlichen Schmierstoffen (wie z. B. Öl, Fett) gefunden werden musste. Aufgrund seiner hervorragenden Eigenschaften wurde es anschließend für verschiedene Anwendungsbereiche sehr interessant.

Es handelt sich um eine Beschichtung mit sehr niedrigem Reibungskoeffizienten, die Schmiermittelverschleißrückstände freisetzen kann (d.h. durch den Verschleiß der Beschichtung entstehen keine Reibungspartikel). Während der Bearbeitung besonders rauer Oberflächen wird die Beschichtung im Gebrauch allmählich glatter. Aufgrund dieser Eigenschaften ist diese Behandlung nicht nur für widerstandsfähigere Materialien, sondern auch für die Verarbeitung auf verzinktem Blech, Aluminium oder Kupfer besonders geeignet, da dies das Phänomen des "Klebens" verhindern kann.Rolleri RLP-Zinc Free kann auf einfacher Weise neu beschichtet werden.

EXTRA BACK TAPER

Bietet eine bessere Leistung für den Seitenbereich, der dadurch weniger mit dem Material in Berührung kommt, wodurch das Material nicht an der Seite des Stempel kleben bleibt.

• Ohne Aufpreis bei Rundstempeln
• +20% Aufpreis bei allen anderen Formen

AUFPREIS FÜR STEMPEL MIT DIMENSIONEN  <1,5MM

Wenn der Stempel eine Mindestgröße von <1.5mm hat, berücksichtigen Sie bitte einen Aufpreis von +25%.
