MATRIZE, MT AUSFÜHRUNG XMTE10 Ø12,7 MM

BERECHNUNG DES SCHNITTSPIEL

Artikel	Form	Qualität	Größe	Gewicht [Kg]	Preis
6UDRSS		Supreme Line	mm Ø	0.06
6UDSSS	E = Maße: Länge, Höhe [mm] O = Maße: Länge, Höhe [mm] Q = Maße: Länge [mm] D = Maße: Durchmesser, Länge [mm] 2 = Maße: Durchmesser, Länge [mm] V = Maße: Radius, Länge [mm] W = Maße: Radius, Länge, Höhe [mm]	Supreme Line	mm	0.06

Beschreibung
Eigenschaften
Anlagen

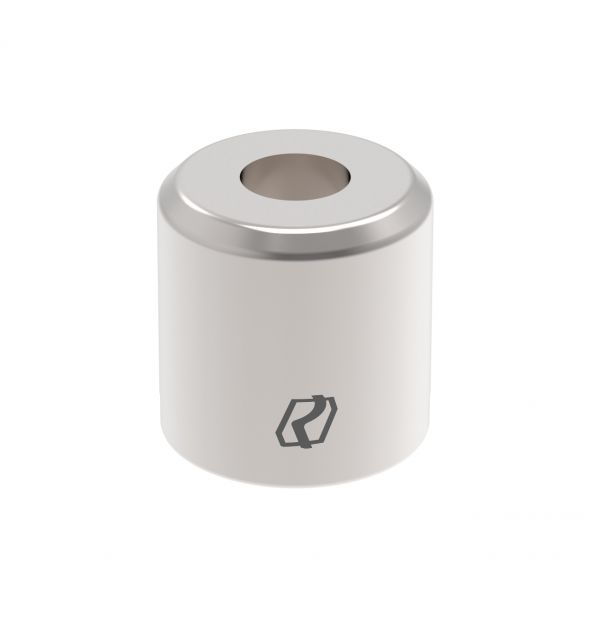

Matrize, MT Ausführung XMTE10 Ø12,7mm

Verfügbarkeit
Typ	R1
Familie	MT Ausführung XMTE10 Ø12,7 mm
Produkttyp	Antislug Matrize
Gesamthöhe [mm]	20
ø maximal	12,7
ø extern	20
Anmerkungen	Kompatibel mit: Euromac.

All unsere Matrizen dieser Serie sind standardmäßig mit der Antislug Funktion ausgestattet

Neigung am Schnittpunkt, welche die Butzen nach unten drückt

Anwendung: für runde Formen und alle anderen Standard Formen

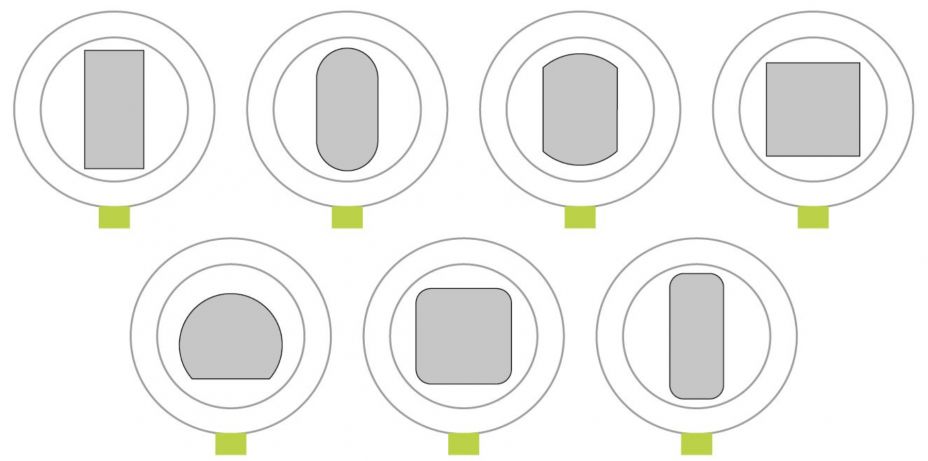

Standardformen und Schlüsselpositionierung

Die Positionierung des Schlüssels basiert, sofern nicht anders angefordert, auf der folgenden Tabelle (Zeichnung links: Ansicht der Werkzeuge von oben). Bei Bedarf an Schlüsseln mit unterschiedlichen Positionierungen oder bei besonderen Werkstücken, teilen Sie uns bitte die erforderliche Schlüsselpositionierung mit.

AUF ANFRAGE

GERADE KANTEN MIT GERADLINIGEM RELIEF

Schneidkante und Relief sind beide gerade

Anwendung: für runde Formen

ALLE KONUS

Alle konisch

BUTZENFÄNGER

Verengung am Schneidepunkt, zwingt somit den Butzen nach unten. Die beste Form, um das Wiederhochkommen der Butzen zu vermeiden.

Anwendung: für Matrizen mit Matrizenspiel < 0,1mm und alle anderen Standard Formen
