ROL GRIP STAR

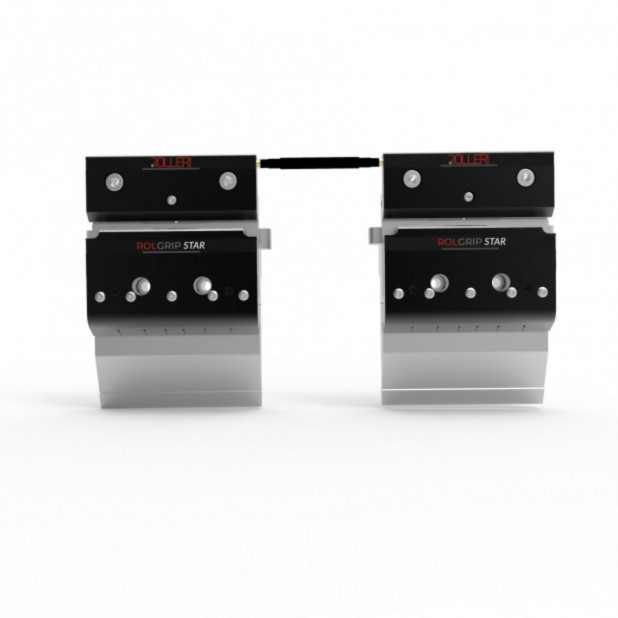

Mit ROLGRIP STAR sind die einzelnen Zwischenstücke frei von pneumatischen Schläuchen. Ein besonderes System im Innere der Klemmplatte ermöglicht den Druckluftfluss nur wenn es ein passendes automatisches Modul erkennt.

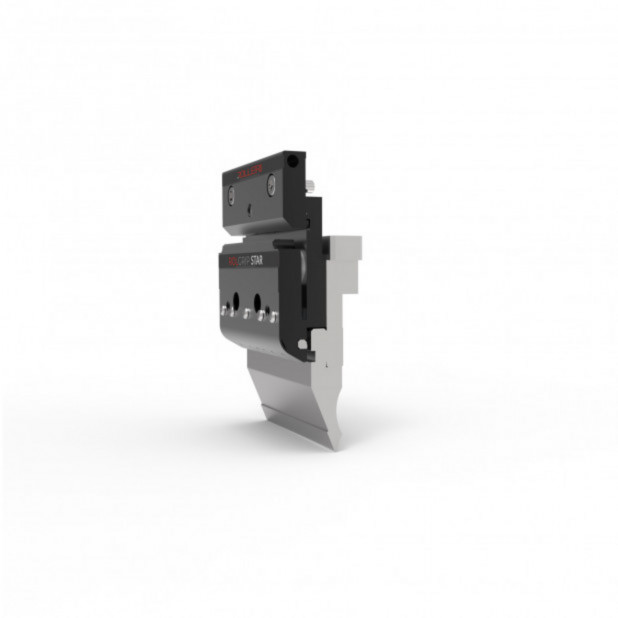

Falls die Klemmplatte ein verschiedenes Werkzeug wie z.B. ein Sonderwerkzeug oder ein manuelles Zwischenstück klemmen muss, wird der Druckluftfluss versperrt und die Klemmplatte funktioniert wie eine manuelle Klemmplatte.
| Artikel | Typ | Preis | |
|---|---|---|---|
| ROL GRIP PN STAR INT100 | Pneumatisches Klemmsystem ROL GRIP STAR mit Zwischenwerkzeug H=100mm |
|
|
| ROL GRIP PN STAR INT150 | Pneumatisches Klemmsystem ROL GRIP STAR mit Zwischenwerkzeug H=150mm |
|
.jpg)
- Beschreibung
- Eigenschaften
Automatische pneumatische Klemmung für Oberwerkzeuge. Kompatibilität mit allen Abkantpressen europäischem Promecam-Typ Aufnahme kompatibel.
OBERES SYSTEM
Automatische pneumatische Klemmung für Oberwerkzeuge.
FLEXIBILITÄT

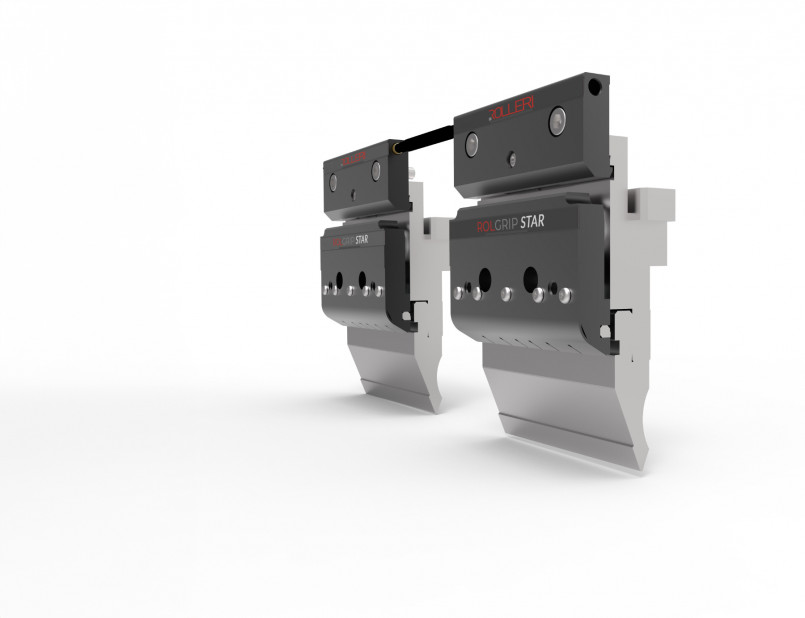

Die Klemmplatte STAR SYSTEM an der Oberbalken (TEDA Patent) ist das unentbehrliche Komponent für den Druckluftfluss und das gesamte System. Dank dieser Klemmplatte kann ein Zwischenstück in irgendwelcher Position des Oberbalkens ausgenommen werden und garantiert die maximale Flexibilität.
VERTIKALER WERKZEUGSWECHSEL
Vertikaler Werkzeugswechsel von europäischen Standardstempeln mit automatischem Aufheben und Flucht-Ausrichtung.
TECHNISCHE INFORMATIONEN
Klemmsystemhöhe = 100mm.
Biegeachse 7mm.
Auch für Biegeachse 20mm und weitere Zwischenstücke mit H=120mm und 150mm verfügbar.
ENERGIEVERSORGUNG
Energieverbindung mit patentiertem STAR SYSTEM.
Keine Verbindungschläuche im Arbeitsraum und Möglichkeit, Zwischenstücke in irgendwelcher Position sofort auszunehmen.
DOPPELTE KLEMMUNG
Ein Stempel kann in die hintere Klemmplatte direkt von vorderer Seite der Abkantpresse eingeführt werden und von der hinterer manueller Klemmplatte (Extra) befestigt werden.
