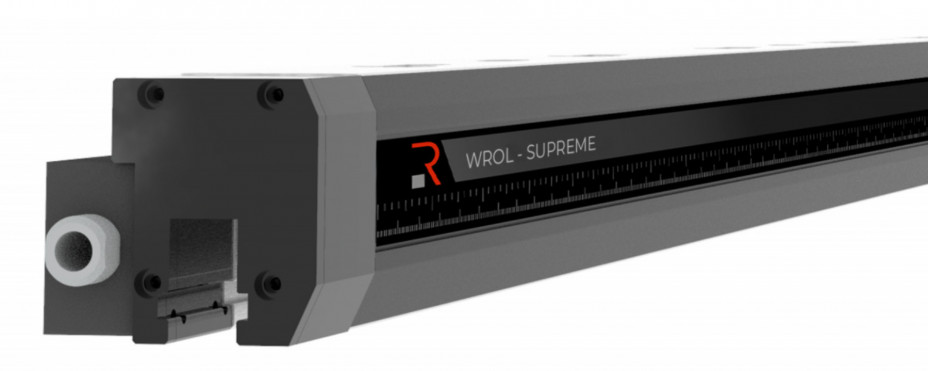

WROL HYDRAULISCH 42CR
| Artikel | Länge [mm] | Preis | |
|---|---|---|---|
| W ROL HYD 1020/AW0 SUPREME | 1020 mm |
|
|
| W ROL HYD 1530/AW0 SUPREME | 1530 mm |
|
|
| W ROL HYD 2040/AW0 SUPREME | 2040 mm |
|
|
| W ROL HYD 2550/AW0 SUPREME | 2550 mm |
|
|
| W ROL HYD 3060/AW0 SUPREME | 3060 mm |
|
|
| W ROL HYD 3570/AW0 SUPREME | 3570 mm |
|
|
| W ROL HYD 4080/AW0 SUPREME | 4080 mm |
|
|
| W ROL HYD 4590/AW0 SUPREME | 4590 mm |
|
|
| W ROL HYD 5100/AW0 SUPREME | 5100 mm |
|
|
| W ROL HYD 5610/AW0 SUPREME | 5610 mm |
|
|
| W ROL HYD 6120/AW0 SUPREME | 6120 mm |
|
- Beschreibung
- Eigenschaften
Hydraulisches Klemmsystem für Oberwerkzeuge Typ R2 hergestellt aus 42CrMo4, Längen von 1020mm bis 6120mm, max.2000 kN/m kopftragend und 3000 kN/m schultertragend
(ausgenommen Verpackung und Transport)
Die Klemmungen der WROL-Linie stellen eine Weiterentwicklung des R2 New Standard Werkzeug Klemmspannungs Systems dar. Es sind Oberbalken, welche aus einem einzigen Stück hergestellt werden, die durch ein neues, mechanisches und ästhetisches Konzept charakterisiert sind. Jedes WROL wird mit einer speziellen Ad-Hoc Wärmebehandlung behandelt, um den Kontaktoberflächen mit den Werkzeugen, die richtige Härte zu verleihen. Abhängig von den erforderlichen Einsatzkräften kann zwischen der Power, Supreme oder der Extreme Ausführung gewählt werden. Je nach Art der Abkantpresse gibt es unterschiedliche Längen von 1100 mm (3.608 ft) bis 6100 mm (20.131 ft). Es besteht die Möglichkeit die Abkantpresse mit R1 Aufnahme auf R2 New Standard umzuändern, mit der Möglichkeit die"Einbauhöhe" aufgrund der Arbeitshöhe von nur 80 mm 3.15"an der Abkantpresse wiederzugewinnen. In dieser Konfiguration haben wir die AWP-Lösung (fest) und die AWPC-Lösung (mit Keilen), um die Keilbombierung zu regulieren. Für den ästhetischen Teil wurde Ergonomie Wissenschaft angewandt, um die Gesamtabmessungen auf das Maximum zu reduzieren.
OBERWERKZEUGKLEMMUNG
Die Spannvorrichtungen der WROL Linie sind Klemmsysteme der R2 New Standard Werkzeuge. Es besteht die Möglichkeit die Abkantpresse mit R1 Aufnahme in R2 New Standard umzuändern.
WERKZEUGORIENTIERUNG
Das WROL-Axial Spannvorrichtungssystem sorgt für maximale Flexibilität bei der Handhabung, da das Oberwerkzeug leicht im umgekehrten Modus montiert werden kann.
WERKZEUGWECHSEL
Die Oberwerkzeuge mit ROL1- und QuickLock-System können vertikal eingesetzt werden, während bei Oberwerkzeugen mit Sicherheitsstiften horizontal eingesetzt werden kann.
WERKZEUGAUSRICHTUNG
Alle WROL-Systeme garantieren eine automatische Oberwerkzeug-Ausrichtung bis zum Anschlag auf den Arbeitsflächen: kopftragend oder schultertragend.
SICHERHEIT
Anti-Fall-Sicherheitssystem "full safety" für alle Oberwerkzeuge Rolleri Typ R2 und R4 (Serie W) mit QuickLock System oder Sicherheitsstifte.
ENERGIEVERSORGUNG
Das System ist als pneumatische und hydraulische Ausführung verfügbar.
INSTALLATION
Die Installation der WROL-Systeme erfolgt durch eine Standard-Bohrung, die direkt am Oberbalken der Abkantpresse angebracht wird. Der TX bietet die Möglichkeit von Korrekturen an der X-Achse. Bei den AWP- und AWPC-Modellen wird das WROL ganz einfach ohne Bearbeitung der Abkantpresse montiert. Die Verbindungen und Ergänzungen für den CNC werden im Benutzerhandbuch erläutert.
TX
Das Rolleri Regulierungssystem, ist während der Installationsphase sehr nützlich, um die gesamte Länge der Keilleiste zu regulieren. Dies kommt der korrekten Positionierung der Matrizen Achse zugute, im Vergleich zu den hinteren Aufzeichnungen an jedem einzelnen Punkt des Matrizentischs. Auf diese Weise wird die Präzision und Wiederholbarkeit der Abkantung für jede gekantete Seite gewährleistet.
Steuereinheiten: HPU-E/1
- Mit der CNC Öffnungs- / Schließfunktion verbunden
- Gibt ein elektrisches Signal an die CNC weiter. Bei Drucksenkung wird die Abkantpresse im Alarmstopp gesetzt
- 220-380 Volt Leistungskraft
- Gelieferte Luftdruck 30/80/160 BAR
