W ROL2 PNEUMATISCH
| Artikel | Länge [mm] | Preis | |
|---|---|---|---|
| W ROL2 TD PN 1020 | 1020 mm |
|
|
| W ROL2 TD PN 1530 | 1530 mm |
|
|
| W ROL2 TD PN 2040 | 2040 mm |
|
|
| W ROL2 TD PN 2550 | 2550 mm |
|
|
| W ROL2 TD PN 3060 | 3060 mm |
|
|
| W ROL2 TD PN 3570 | 3570 mm |
|
|
| W ROL2 TD PN 4080 | 4080 mm |
|
|
| W ROL2 TD PN 4590 | 4590 mm |
|
|
| W ROL2 TD PN 5100 | 5100 mm |
|
|
| W ROL2 TD PN 5610 | 5610 mm |
|
|
| W ROL2 TD PN 6120 | 6120 mm |
|
.jpg)
.jpg){kind=link}
- Beschreibung
- Eigenschaften

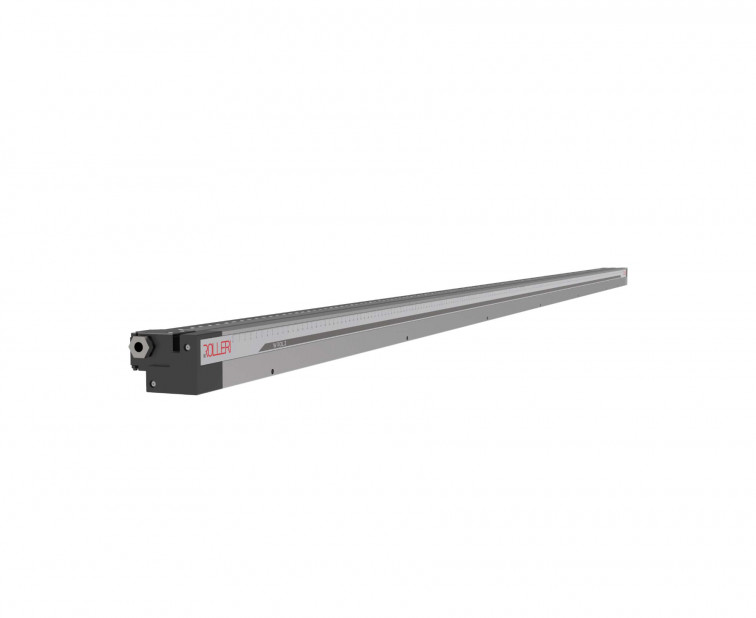

Pneumatisches Schnellspannsystem für Matrizen Typ R2 und R3 hergestellt aus C45 gehärtet, Längen von 1020mm bis 6120mm, max. 2000kN/m
Die unteren WROL/2 Klemmungen stellen eine Weiterentwicklung des R2 New Standard, R3 und R4 (mit V-Öffnung 12.7 mm 0.5") Matrizen Klemmsystem dar. Es sind Oberbalken, die sich in einem einzigen Stück präsentieren, das durch ein neues, mechanisches und ästhetisches Konzept charakterisiert ist. Jedes WROL/2 kann mit einer speziellen Ad-Hoc Wärmebehandlung, um den Kontaktoberflächen mit den Werkzeugen die richtige Härte zu verleihen, geliefert werden. Abhängig von den erforderlichen Einsatzkräften kann zwischen der Power, Supreme oder der Extreme Ausführung gewählt werden. Je nach Art der Abkantpresse gibt es unterschiedliche Längen von 1100 mm (3.608 ft) bis 6100 mm (20.131 ft). Die Linearität des WROL/2 wird über seine gesamte Länge mittels das TX-Korrektursystem gewährleistet. Es besteht dem Möglichkeit die Abkantpresse mit R1 Aufnahme in R2 New Standard umzuändern, ohne dabei der Abkantpresse zu viel "Einbauhöhe" zu entfernen, dank der geringen WROL/2 Arbeitshöhe. Für den ästhetischen Teil wurde Ergonomie Wissenschaft angewandt, um die Gesamtabmessungen auf das Maximum zu reduzieren, mit besonderem Augenmerk auf das Design.
UNTERWERKZEUGKLEMMUNG

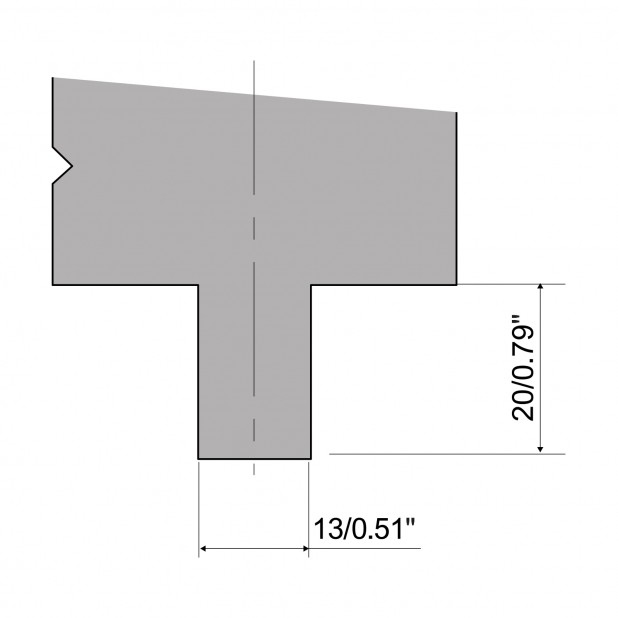

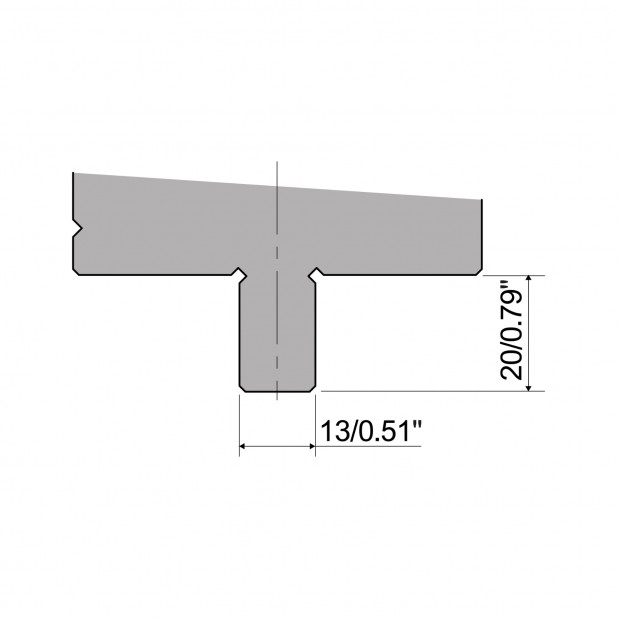

Die Spannvorrichtungen der WROL/2 Linie sind Klemmsysteme der R2 New Standard, R3 und R4 (mit V-Öffnung 12.7 mm 0.5") Werkzeuge.
ENERGIEVERSORGUNG
Das System ist als pneumatische und hydraulische Ausführung verfügbar.
LED-LEISTE
Für besondere Anwendungen ist es möglich, die LED-Leiste einzufügen zur Anzeige der korrekten Matrizen Positionierung oder einfacher zum Anzeigen eines Ein-/Aus-Signals.
TX
Das Rolleri Regulierungssystem, ist während der Installationsphase sehr nützlich, um die gesamte Länge der Keilleiste zu regulieren. Dies kommt der korrekten Positionierung der Matrizen Achse zugute, im Vergleich zu den hinteren Aufzeichnungen an jedem einzelnen Punkt des Matrizentischs. Auf diese Weise wird die Präzision und Wiederholbarkeit der Abkantung für jede gekantete Seite gewährleistet.
INSTALLATION
Das WROL/2 System kann direkt auf den Pressentisch montiert werden, da es bereits mit Standard Bohrungen ausgestattet ist. Rolleri TX ermöglicht eine Korrektur entlang der X Achse. Das System wird inklusive Gebrauchs- und Installationsanleitung geliefert.
Steuereinheiten: PDU MOLT
- Luftdrucksteuerung an der Eingangs- und Endlinie
- Klimatisierte Luftzufuhr zur Versorgung der Klemmvorrichtung
- Gibt ein elektrisches Signal an die CNC weiter. Bei Drucksenkung wird die Abkantpresse im Alarmstopp gesetzt.
- Alle Zwischenstücke sind miteinander durch pneumatische Druckluft Leitungen verbunden und arbeiten je nach Modell mit 12 oder 16 bar Luftdruck, um eine ausreichend hohe Klemmkraft zu gewährleisten
- Mit klimatisiertem Luftzufuhr Kompressor
- Auch als TOP-CABINATA-Ausführung in einem Schutzgehäuse
erhältlich
