ROL200 HYDRAULISCH
Hydraulisches Klemmsystem für Oberwerkzeuge mit frontaler Klemmung geeignet für Werkzeuge Typ R1, Länge 150mm, max. 1000 kN/m
ROL300 PNEUMATISCH
| Artikel | mit Zwischenstück | Preis | |
|---|---|---|---|
| ROL300 INT100 | Zwischenstück H=100mm |
|
|
| ROL300 INT120 | Zwischenstück H=120mm |
|
|
| ROL300 INT150 | Zwischenstück H=150mm |
|
- Beschreibung
- Eigenschaften

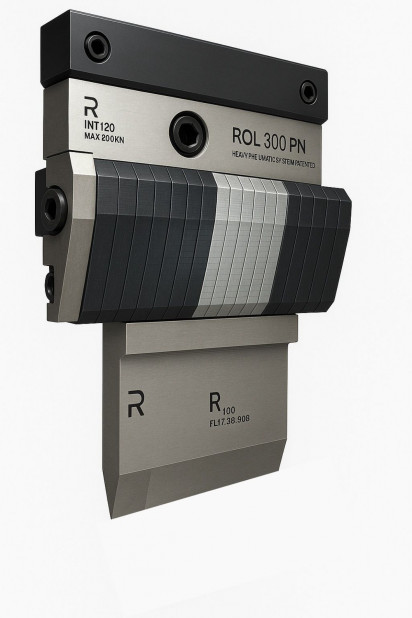

Pneumatisches Schnellverriegelungssystem für europäische R1-Stempel. Extrem einfaches Lösen und Zurückholen der Werkzeuge im Schlag. Dank der Halterung mit unabhängigen 5-mm-Klingen wird eine hervorragende Verriegelung der geteilten Werkzeuge erreicht. Sehr hohe Verriegelungskraft.
(ausgenommen Verpackung und Transport)
Der ROL300 ist das patentierte Rolleri-System zum sicheren vertikalen Werkzeugwechsel aller Werkzeuge mit R1-Aufnahme.
Während die Extreme Ausführung für alle Standard-Zwischenstücke (H100, H120, H150) und 7mm (Z1) und 20mm Achse (Z2) verwendet werden kann, ist die Power Ausführung dafür konzipiert und hergestellt, um ein einziges Klemmsystem zu schaffen, das zwei verschiedene Stromversorgungen verwalten kann.
Mit dem ROL300 Power können wir unter Verwendung desselben Systems, sowohl die pneumatische als auch die hydraulische Klemmung steuern, da alle Verbindungen und Komponenten standardisiert sind, um eine einfache, sichere und günstige Lösung zu bieten.
Dieses innovative Klemmsystem gewährleistet alle Anforderungen der Endanwendung : Es kann sowohl als Erstausrüstung auf neuen Abkantpressen installiert werden als auch zur Erneuerung des Klemmsystems bei älteren und sich bereits in Benutzung befindlichen Abkantpressen.
OBERWERKZEUGKLEMMUNG
Das patentierte ROL300 KDS System ist mit allen Abkantpressen mit Promecam - Amada Aufnahmen kompatibel. Das Modifizieren der Abkantpresse ist nicht notwendig.
WERKZEUGWECHSEL
Die vordere Klemmung ermöglicht einen schnellen vertikalen Werkzeugwechsel. Stattdessen ermöglicht die hintere Klemmung das horizontale Wechseln des Stempels.
WERKZEUGAUSRICHTUNG
Alle diese Klemmsysteme garantieren eine automatische Oberwerkzeug Ausrichtung bis zum Anschlag auf das Zwischenstück.
SICHERHEIT
Anti-Fall-Sicherheitssystem "full safety" für alle Oberwerkzeuge Rolleri Typ R1 ohne Modifikationen möglich.
ENERGIEVERSORGUNG
Das System ist als manuelle, pneumatische und hydraulische Ausführung verfügbar.
INSTALLATION
Die Installation ist sehr einfach und schnell, da das System auf Rolleri Standard Zwischenstücke montiert wird. Es sind keine Modifikationen an der Abkantpresse erforderlich.
ROL300 manuell ist sehr einfach zu bedienen und Dank einer zentral positionierten Schraube mit kontrolliertem Hub gewährleistet es eine schnelle und sichere Werkzeugspannung.
Das Zwischenstück braucht keine zusätzliche Verbindung zu externen Geräten (im Gegensatz zur pneumatischen und hydraulischen Ausführung), welches, anders als andere Rolleri Zwischenstücke, eine sehr schnelle Installation des Systems ermöglicht.
ROL200 PNEUMATISCH
Pneumatisches Klemmsystem für Oberwerkzeuge mit frontaler Klemmung geeignet für Werkzeuge Typ R1, Länge 150mm, max. 1000 kN/m
