ROL2 MANUELLE
Manuelles Schnellspannsystem für Matrizen Typ R1, Länge 150 mm
ROL2 HYDRAULISCH
| Artikel | Länge [mm] | Typ | Tisch | Gewicht [Kg] | Preis | |
|---|---|---|---|---|---|---|
| ROL2 HYD 60-C | 1075 mm | Vordere und hintere Klemmplatten + Matrizenhalter mit 60er Basis | 60 mm | 5.5 |
|
|
| ROL2 HYD 90-C | 1075 mm | Vordere und hintere Klemmplatten + Matrizenhalter mit 90er Basis + Einsätze | 90 mm | 5.0 |
|
|
| ROL2 CLAMP1 HYD | 500 mm | Vordere und hintere Klemmplatten | 60 mm | 31.7 |
|
|
| ROL2 CLAMP1 HYD 90 | 500 mm | Vordere und hintere Klemmplatten + Einsätze | 90 mm | 23.0 |
|
|
| ROL2 CLAMP1 HYD-F | 500 mm | Vordere Klemmplatten + Einsätze | 60 mm |
|
||
| ROL2 CLAMP1 HYD 90-F | 500 mm | vordere Klemmplatte | 90mm | 9.5 |
|
.jpg)
- Beschreibung
- Eigenschaften
Hydraulisches Schnellspannsystem für Matrizen Typ R1, Länge 150 mm
(ausgenommen Verpackung und Transport)

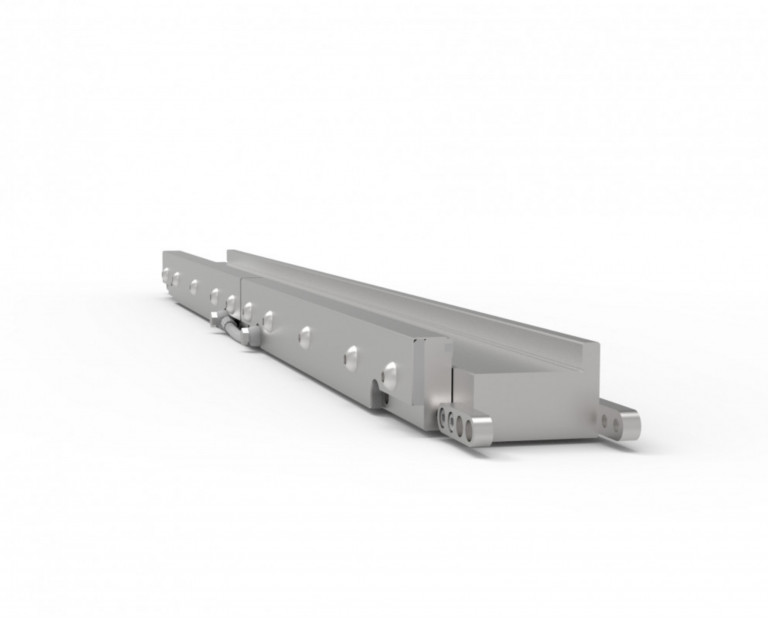

ROL2 stellt das leistungsfähigste Klemm-System der Typ R1 Matrizen mit einer 60 mm 2.36" und 90 mm 3.54" Basis dar. Durch die automatische Klemmung, ist die ausgeübte Druckkraft auf das Werkzeug gleichmäßig verteilt, so dass die Werkzeugpositionierung an Ihren Abkanttisch nicht beeinträchtigt wird. Zusätzlich einer höheren Ausrichtungs-Qualität, die durch die Klemmung bestimmt ist, bietet sie eine unvergleichliche Klemmgeschwindigkeit.
Sowohl in der pneumatischen, hydraulischen als auch in der manuellen Ausführung, kann das Bedienungspersonal innerhalb weniger Sekunden den Biegezyklus absolut sicher starten. ROL2 entstand zur Vervollständigung des Sortiments von Klemmsystemen für R1-Werkzeuge.
Das System ist für neue Abkantpressen anwendbar und kann an alle bereits installierten Abkantpressen angepasst werden. ROL2 steht für Geschwindigkeit, Qualität und Flexibilität.
UNTERWERKZEUGKLEMMUNG
Das ROL2 System ist kompatibel mit allen Abkantpressen mit Typ Promecam - Amada Aufnahmen. Das Modifizieren der Abkantpresse ist nicht notwendig.
SPEZIAL POLYURETHAN EINSATZ
Das ROL2 System ist ein System zur Schnellspannung der Matrizen und besteht aus einer besonderen Klemmplatte genannt ROL2 CLAMP1, die durch einen zentralen Hebel bedient wird. Das ROL2 System funktioniert durch Federn, die im Inneren der Klemmplatte positioniert sind und die Klemmplatte ROL2 CLAMP1 entweder öffnen oder spannen und dabei die Matrizen perfekt ausrichten. Ein eigener Gummieinsatz im Inneren der Klemmplatte gewährt den besten Halt der Werkzeuge. Die Klemmkraft der Klemmplatte ist auf der gesamten Länge gleichmäßig verteilt, wodurch auch kurze Teillängen geklemmt werden können.
ENERGIEVERSORGUNG
Dieses System ist in manueller, pneumatischer und hydraulischer Ausführung erhältlich. Das hydraulische System besteht aus hydraulischen Halterungen L = 150 mm, die von einer hydraulischen Einheit oder von der CNC der Abkantpresse aktiviert werden.
INSTALLATION MATRIZENTISCH MIT60 mm 2,36" UND 90 mm 3,54" BREITE
Direkt auf Matrizentisch der Abkantpresse durch Nutzung der vorhandenen Bohrungen für die Standardklemmplatten (Lochabstand 100 mm). Alternativ sind Anpassung der vorhandenen Gewindebohrungen erforderlich. Auf Matrizentischen mit 90 mm 3,54" Breite zum Blockieren von Rolleri Matrizen R1 mit 60 mm 2.36"-Basis werden zusätzlich zwei 15 mm 0.59" Breite geschliffene Einsätze montiert , (Fixierung mit Stiften) geliefert. System ist geeignet für Abkantpressen mit automatischer Bombierung im Matrizentisch.
INSTALLATION
ROL2 ist eine einfache, innovative und vor allem flexible Lösung. Bei einer neuen Abkantpresse reicht es aus, die Hinweise einer normalen Lochbohrung einzuhalten, um das System, das in der Klemmung enthalten ist, direkt anzubringen. Bei einer bereits installierten Abkantpresse wird ROL2 bereits auf einem unteren Matrizenhalter montiert geliefert.
SICHERHEIT
Das neue Design ermöglicht das Einspannen kleinster Werkzeugsegmente.
Steuereinheiten: HPU-E/1
- Mit der CNC Öffnungs- / Schließfunktion verbunden
- Gibt ein elektrisches Signal an die CNC weiter. Bei Drucksenkung wird die Abkantpresse im Alarmstopp gesetzt.
- Diese Steuereinheit ist in zwei Ausführungen erhältlich:
Eine in 220-380 VOLT Leistungskraft und in 110 VOLT Leistungskraft - Gelieferter Luftdruck 30/80/160 BAR
