ROL200 MANUELLE
Manuelles Klemmsystem für Oberwerkzeuge mit frontaler Klemmung geeignet für Werkzeuge Typ R1, Länge 150mm, max. 1000 kN/m
ROL200 PNEUMATISCH
| Artikel | mit Zwischenstück | Preis | |
|---|---|---|---|
| ROL200 PN INT100 FISSO | Zwischenstück H=100mm (Ohne Keilbombierung) |
|
|
| ROL200 PN INT100 | Zwischenstück H=100mm |
|
|
| ROL200 PN INT120 | Zwischenstück H=120mm |
|
|
| ROL200 PN INT150 | Zwischenstück H=150mm |
|
|
| ROL200 PN INT120-40 | Zwischenstück H=120mm Achse 20mm |
|
|
| ROL200 PN INT150-40 | Zwischenstück H=150mm Achse 20mm |
|
|
| ROL200 PN INT120HD | Zwischenstück H=120mm (schwerlast) |
|
|
| ROL200 PN INT120-40HD | Zwischenstück H=120mm Achse 20mm (schwerlast) |
|
|
| ROL200 PN INT150HD | Zwischenstück H=150mm (schwerlast) |
|
- Beschreibung
- Eigenschaften
Pneumatisches Klemmsystem für Oberwerkzeuge mit frontaler Klemmung geeignet für Werkzeuge Typ R1, Länge 150mm, max. 1000 kN/m
(ausgenommen Verpackung und Transport)

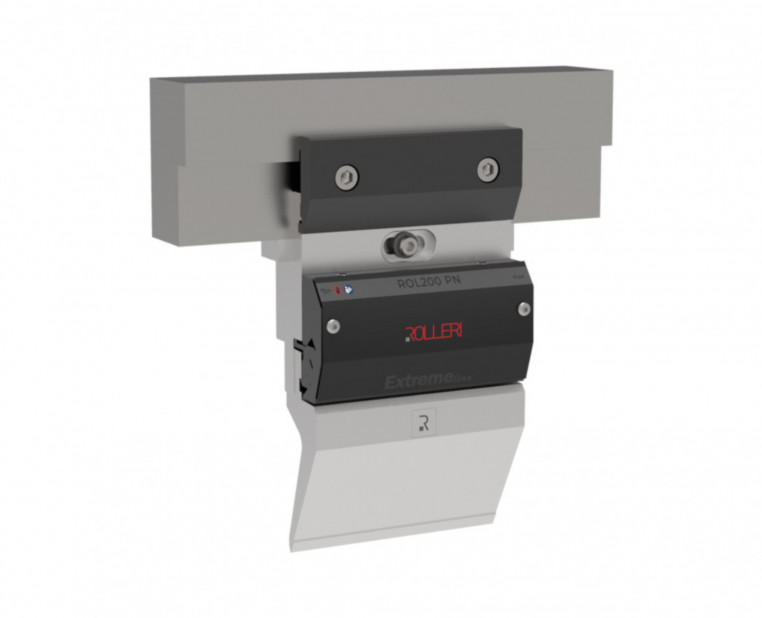

Der ROL200 ist das patentierte Rolleri-System zum sicheren vertikalen Werkzeugwechsel aller Werkzeuge mit R1-Aufnahme.
Während die Extreme Ausführung für alle Standard-Zwischenstücke (H100, H120, H150) und 7mm (Z1) und 20mm Achse (Z2) verwendet werden kann, ist die Power Ausführung dafür konzipiert und hergestellt, um ein einziges Klemmsystem zu schaffen, das zwei verschiedene Stromversorgungen verwalten kann.
Mit dem ROL200 Power können wir unter Verwendung desselben Systems, sowohl die pneumatische als auch die hydraulische Klemmung steuern, da alle Verbindungen und Komponenten standardisiert sind, um eine einfache, sichere und günstige Lösung zu bieten.
Dieses innovative Klemmsystem gewährleistet alle Anforderungen der Endanwendung : Es kann sowohl als Erstausrüstung auf neuen Abkantpressen installiert werden als auch zur Erneuerung des Klemmsystems bei älteren und sich bereits in Benutzung befindlichen Abkantpressen.
OBERWERKZEUGKLEMMUNG
Das patentierte ROL200 KDS System ist mit allen Abkantpressen mit Promecam - Amada Aufnahmen kompatibel. Das Modifizieren der Abkantpresse ist nicht notwendig.
WERKZEUGWECHSEL
Die vordere Klemmung ermöglicht einen schnellen vertikalen Werkzeugwechsel. Stattdessen ermöglicht die hintere Klemmung das horizontale Wechseln des Stempels.
WERKZEUGAUSRICHTUNG
Alle diese Klemmsysteme garantieren eine automatische Oberwerkzeug Ausrichtung bis zum Anschlag auf das Zwischenstück.
SICHERHEIT
Anti-Fall-Sicherheitssystem "full safety" für alle Oberwerkzeuge Rolleri Typ R1 ohne Modifikationen möglich.
ENERGIEVERSORGUNG
Das System ist als manuelle, pneumatische und hydraulische Ausführung verfügbar.
INSTALLATION
Die Installation ist sehr einfach und schnell, da das System auf Rolleri Standard Zwischenstücke montiert wird. Es sind keine Modifikationen an der Abkantpresse erforderlich.
Steuereinheiten: PDU MOLT
- Luftdrucksteuerung an der Eingangs- und Endlinie
- Klimatisierte Luftzufuhr zur Versorgung der Klemmvorrichtung
- Gibt ein elektrisches Signal an die CNC weiter. Bei Drucksenkung wird die Abkantpresse im Alarmstopp gesetzt.
- Alle Zwischenstücke sind miteinander durch pneumatische Druckluft Leitungen verbunden und arbeiten je nach Modell mit 12 oder 16 bar Luftdruck, um eine ausreichend hohe Klemmkraft zu gewährleisten
- Mit klimatisiertem Luftzufuhr Kompressor
- Auch als TOP-CABINATA-Ausführung in einem Schutzgehäuse
erhältlichh
