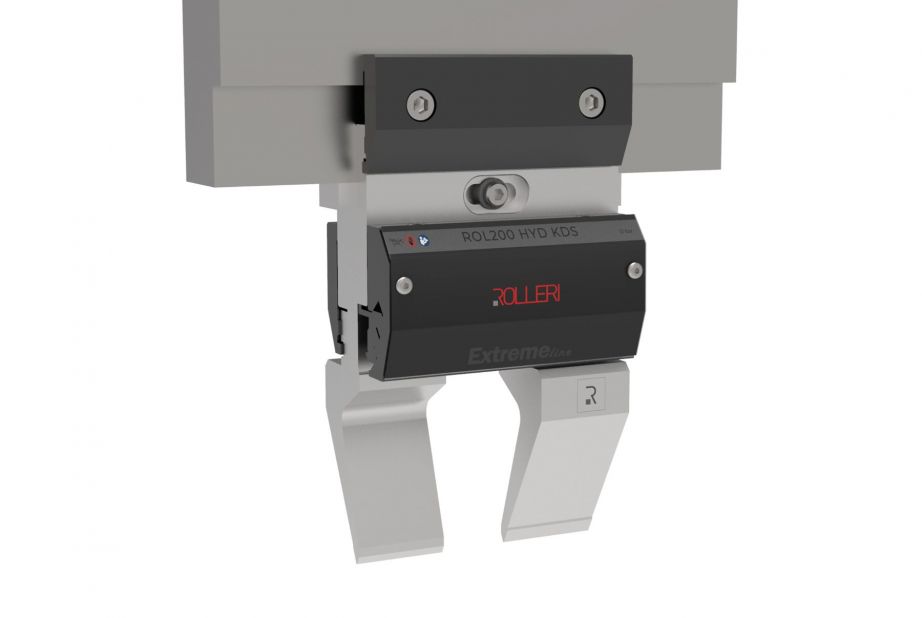

ROL200 HYDRAULISCH KDS
| Artikel | mit Zwischenstück | Preis | |
|---|---|---|---|
| ROL200 HYD INT120 KDS | Zwischenwerkzeug H=120mm mit hinterer hydraulischen Klemmplatte |
|
|
| ROL200 HYD INT150 KDS | Zwischenwerkzeug H=150mm mit hinterer hydraulischen Klemmplatte |
|
|
| ROL200 HYD INT120-40 KDS | Zwischenwerkzeug H=120mm mit Biegeachse 20mm mit hinterer hydraulischen Klemmplatte |
|
- Beschreibung
- Eigenschaften

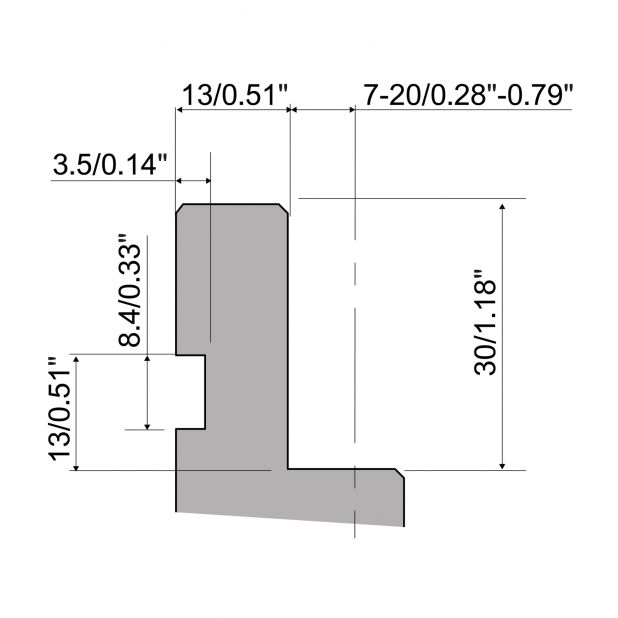

Hydraulisches Klemmsystem für Oberwerkzeuge mit doppelter Klemmung (vorne und hinten) geeignet für Werkzeuge Typ R1, Länge 150mm, max. 1000 kN/m
Der ROL200 ist das patentierte Rolleri-System zum sicheren vertikalen Werkzeugwechsel aller Werkzeuge mit R1-Aufnahme.
Während die Extreme Ausführung für alle Standard-Zwischenstücke (H100, H120, H150) und 7mm (Z1) und 20mm Achse (Z2) verwendet werden kann, ist die Power Ausführung dafür konzipiert und hergestellt, um ein einziges Klemmsystem zu schaffen, das zwei verschiedene Stromversorgungen verwalten kann.
Mit dem ROL200 Power können wir unter Verwendung desselben Systems, sowohl die pneumatische als auch die hydraulische Klemmung steuern, da alle Verbindungen und Komponenten standardisiert sind, um eine einfache, sichere und günstige Lösung zu bieten.
Dieses innovative Klemmsystem gewährleistet alle Anforderungen der Endanwendung : Es kann sowohl als Erstausrüstung auf neuen Abkantpressen installiert werden als auch zur Erneuerung des Klemmsystems bei älteren und sich bereits in Benutzung befindlichen Abkantpressen.
OBERWERKZEUGKLEMMUNG
Das patentierte ROL200 KDS System ist mit allen Abkantpressen mit Promecam - Amada Aufnahmen kompatibel. Das Modifizieren der Abkantpresse ist nicht notwendig.
DOPPELKLEMMUNGEN
Das neue ROL200 KDS vereint Funktionalität, Zuverlässigkeit und Sicherheit vom ROL200 mit der Vielseitigkeit der Rückklemmung: Das garantiert dem System die maximale Flexibilität in Nutzungsbedingungen.
WERKZEUGWECHSEL
Die vordere Klemmung ermöglicht einen schnellen vertikalen Werkzeugwechsel. Stattdessen ermöglicht die hintere Klemmung das horizontale Wechseln des Stempels.
WERKZEUGAUSRICHTUNG
Alle diese Klemmsysteme garantieren eine automatische Oberwerkzeug Ausrichtung bis zum Anschlag auf das Zwischenstück.
SICHERHEIT
Anti-Fall-Sicherheitssystem "full safety" für alle Oberwerkzeuge Rolleri Typ R1 ohne Modifikationen möglich.
ENERGIEVERSORGUNG
Das System ist als manuelle, pneumatische und hydraulische Ausführung verfügbar.
INSTALLATION
Die Installation ist sehr einfach und schnell, da das System auf Rolleri Standard Zwischenstücke montiert wird. Es sind keine Modifikationen an der Abkantpresse erforderlich.
Steuereinheiten: HPU-E/1
- Mit der CNC Öffnungs- / Schließfunktion verbunden
- Gibt ein elektrisches Signal an die CNC weiter. Bei Drucksenkung wird die Abkantpresse im Alarmstopp gesetzt.
- Diese Steuereinheit ist in zwei Ausführungen erhältlich:
Eine in 220-380 VOLT Leistungskraft und in 110 VOLT Leistungskraft - Gelieferter Luftdruck 30/80/160 BAR
